Il convertitore multimediale in fibra non funziona? Correggi Nessun collegamento, Nessun dato

Quando un convertitore multimediale in fibra smette di funzionare, i sintomi possono variare da ovvi a ingannevoli. Potresti vedere un LED di alimentazione inattiva, una spia del collegamento in fibra che non si accende mai o - cosa più frustrante - una connessione che sembra sana ma perde pacchetti o non trasmette alcun dato. Nella maggior parte dei casi il guasto non è un convertitore difettoso. Secondo Advantechguida ai test e alla risoluzione dei problemi, circa l'85% dei problemi dei convertitori multimediali è riconducibile a disallineamenti di velocità, duplex, protocollo o tipo di fibra piuttosto che a guasti hardware.

Questa guida esamina ogni sintomo di guasto comune, ne spiega le cause e fornisce una sequenza chiara per isolare il guasto. Che tu abbia a che fare con una condizione di assenza di-collegamento, traffico instabile o un convertitore che si surriscalda, l'obiettivo è lo stesso: identificare la variabile difettosa prima di iniziare a sostituire le parti.


Cosa controllare prima quando un convertitore multimediale in fibra non funziona

Prima di sostituire qualsiasi hardware, eseguire quattro controlli in questo ordine:

1. Alimentazione e LED.Confermare l'accensione del convertitore. Leggi lo schema LED - la maggior parte delle unità dispone di indicatori separati per alimentazione, collegamento in rame e collegamento in fibra.
2. Lato rame.Testare la connessione Ethernet prima di dare per scontato che il problema sia il lato fibra. Un cavo patch difettoso o una porta dello switch morta sono molto più comuni di un'ottica guasta.
3. Velocità e duplex.Verificare che la velocità della porta Ethernet e l'impostazione duplex corrispondano al dispositivo collegato. Una mancata corrispondenza duplex è una delle cause più comuni di problemi di collegamento di rete al di fuori del cablaggio fisico o del guasto dell'hardware, come osservato nel rapporto di AdvantechLibro bianco sulla negoziazione automatica-Ethernet.
4. Compatibilità ottica.Controlla la modalità della fibra (modalità-singola o multimodale), la lunghezza d'onda, la polarità TX/RX, il tipo di connettore e la distanza del collegamento.

Questo ordine è importante perché isola una variabile alla volta. Saltare avanti - ad esempio, scambiando un modulo SFP prima di confermare che il lato in rame sia integro - porta a false conclusioni e perdite di tempo.

Perché il LED di alimentazione è spento sul mio convertitore multimediale in fibra?

Un LED di alimentazione inattiva è il sintomo più semplice da diagnosticare, ma il più semplice da trascurare in ambienti rack in cui gli adattatori subiscono urti o le prese multiple vengono sovraccaricate.

Cause comuni:

• Adattatore di alimentazione errato (mancata corrispondenza di tensione o polarità)
• Connettore cilindrico allentato o cavo danneggiato sull'adattatore
• Presa morta o interruttore automatico scattato
• Ingresso alimentazione convertitore difettoso (raro, ma possibile dopo un picco)

Cosa fare:Verificare la tensione di uscita e la corrente nominale dell'adattatore rispetto all'etichetta del convertitore. Prova un punto vendita noto-buono. Riposizionare il connettore di alimentazione su entrambe le estremità. In ambienti con alimentazione inaffidabile - armadi esterni, stabilimenti, armadi remoti - un piccolo UPS elimina una quota significativa di guasti intermittenti. Se il convertitore continua a non mostrare alimentazione con un adattatore verificato e una presa funzionante confermata, è probabile che l'unità stessa sia danneggiata.


Il convertitore multimediale in fibra non ha la luce del collegamento in rame: cause e soluzioni

Quando il LED del collegamento RJ45 o TP rimane spento, il problema è tra la porta Ethernet del convertitore e lo switch o il dispositivo terminale collegato. Non iniziare ancora la risoluzione dei problemi sul lato fibra.

Link TP-Guida alla risoluzione dei problemi di SFP e convertitore multimedialeconsiglia di verificare prima la compatibilità della velocità della porta Ethernet, quindi il tipo e la lunghezza del cavo, quindi di scambiare il cavo o la porta per eseguire il test. Questa sequenza funziona bene nella pratica perché inizia con la causa più probabile.

Cause comuni:

• Cavo Ethernet danneggiato o con terminazione errata
• Mancata corrispondenza di velocità - ad esempio, collegando un convertitore 1000BASE-T-only a una porta dello switch 100BASE-TX
• Mancata corrispondenza duplex o negoziazione automatica-non riuscita
• Porta interruttore morto

Cosa fare:Sostituisci il cavo Ethernet con un cavo patch Cat5e o Cat6 di-buona qualità - e tienilo a una distanza inferiore a 100 metri. Spostare il convertitore su una porta dello switch diversa. Controlla se il tuo convertitore supporta la negoziazione automatica 10/100/1000-o è fisso su un'unica velocità; alcuni modelli Fast Ethernet funzionano solo a 100 Mbps e non si collegano a una porta solo gigabit-. Sui convertitori Fast Ethernet meno recenti, verifica che la funzione LFP (Link Fault Pass-through) sia disabilitata durante il test, poiché può tenere inattivo il collegamento quando la connessione in fibra lontana-è assente.

UNCavo patch Ethernetche i test siano validi con un tester di continuità può comunque causare problemi se la qualità della terminazione è marginale - soprattutto a velocità gigabit, dove tutte e quattro le coppie devono essere cablate e posizionate correttamente.

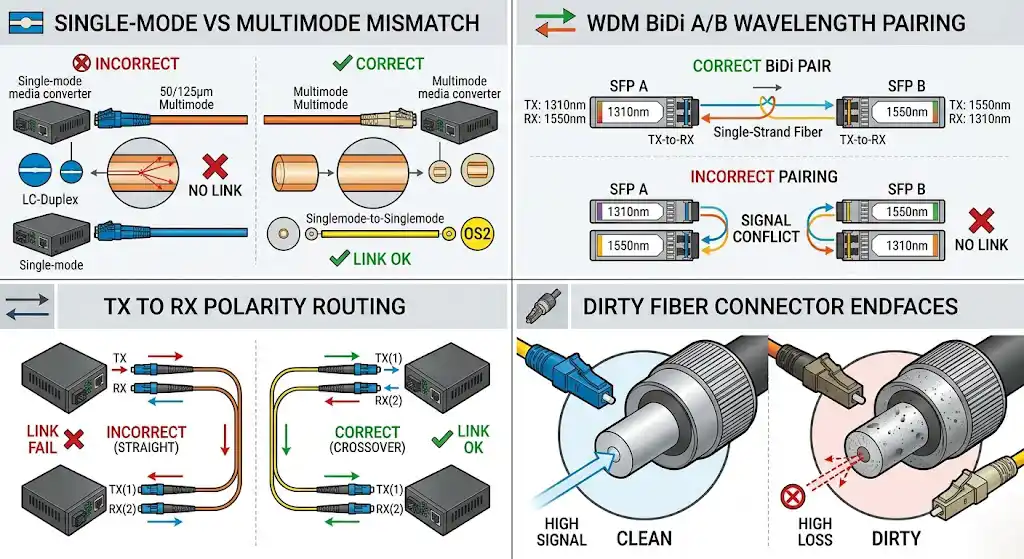

Perché il LED del collegamento in fibra è spento su un convertitore multimediale?

Una luce del collegamento in fibra che rimane spenta solitamente indica un problema di compatibilità ottica o di percorso fisico. È qui che risiede la maggior parte della complessità, poiché esistono diversi parametri indipendenti che devono corrispondere tutti contemporaneamente.

Mancata corrispondenza tra fibra monomodale-e multimodale

Questo è uno degli errori di mancata corrispondenza più frequenti nel settore, in parte perché gli installatori a volte ereditano impianti di fibra che non hanno documentato. La fibra monomodale-ha un nucleo da 9 µm; la fibra multimodale utilizza un nucleo da 50 µm o 62,5 µm. Il collegamento di un'ottica monomodale-a una fibra multimodale - o viceversa - provoca una grave perdita di accoppiamento e in genere impedisce la formazione di qualsiasi collegamento. Nella nostra esperienza, questa discrepanza rappresenta un'ampia percentuale di chiamate "nuova installazione, nessun collegamento", soprattutto negli edifici in cui entrambi i tipi di fibra sono presenti nello stesso condotto.

Verificare che il convertitore, il modulo SFP (se applicabile) e il cavo in fibra siano tutti nella stessa modalità. Se è necessario creare un ponte tra segmenti mono-modali e multimodali, un convertitore multimediale omodalità-coppia SFP corrispondenteè la soluzione corretta - non è una connessione incrociata-diretta.

Accoppiamento di lunghezze d'onda e moduli WDM

Se il convertitore utilizza moduli SFP o ottica WDM (BiDi), entrambe le estremità devono funzionare a lunghezze d'onda compatibili. Un collegamento duplex standard utilizza in genere la stessa lunghezza d'onda su entrambi i lati (ad esempio, 1310 nm). Un collegamento WDM/BiDi utilizza una coppia corrispondente - ad esempio, 1310 nm TX / 1550 nm RX su un'estremità e 1550 nm TX / 1310 nm RX sull'altra. L'installazione di due moduli della stessa lunghezza d'onda su un collegamento BiDi è un errore comune che produce un collegamento zero senza alcuna causa fisica evidente. Capire comeTecnologia del ricetrasmettitore BiDiworks aiuta a evitare questo errore.

Polarità TX/RX invertita

Su una connessione duplex (due-fibra), la fibra di trasmissione da un'estremità deve raggiungere la porta di ricezione dall'altra estremità e viceversa. Se entrambe le fibre sono collegate direttamente-passante (da TX a TX, da RX a RX), non ci sarà alcun collegamento. La soluzione è semplice: scambia i due fili di fibra a un'estremità. Su un collegamento in fibra singola-BiDi, la polarità non si applica - ma si applica l'accoppiamento della lunghezza d'onda.

Connettori sporchi o danneggiati

Un connettore in fibra contaminato da polvere, olio o graffi può attenuare il segnale abbastanza da impedire la creazione del collegamento. Ciò è particolarmente comune dopo che i cavi di connessione sono stati scollegati e ricollegati senza cappucci antipolvere. Ispezionare e pulireconnettori in fibra otticaprima di concludere che il guasto sia dell'ottica o del convertitore. Anche una piccola particella sulla terminazione di un connettore LC o SC può bloccare abbastanza luce da interrompere un collegamento.

Budget per distanza e collegamento superato

Ogni combinazione di ottica e fibra ha una distanza massima supportata. Un SFP monomodale-da 1310 nm valutato per 20 km non raggiungerà in modo affidabile i 40 km. Se il percorso della fibra è vicino al limite nominale dell'ottica, le perdite di giunzione accumulate, le perdite del connettore e le perdite di piegatura possono spingere l'attenuazione totale oltre la sensibilità del ricevitore. In caso di dubbio, misurare la potenza ottica ricevuta con un misuratore di potenza ottica - è il test più definitivo per questa classe di problemi. Per informazioni generali su come i tipi di fibra influiscono sulla portata, consultare questa guidatipi e applicazioni di fibra monomodale-.

Il collegamento del convertitore multimediale in fibra è attivo ma non ci sono dati o traffico instabile

Questa è la modalità di fallimento più ingannevole. I LED sembrano normali - l'alimentazione è accesa, il collegamento in rame è verde, il collegamento in fibra è verde - ma gli utenti segnalano perdita di pacchetti, trasferimenti lenti, video bloccato o disconnessioni intermittenti. Un test ping di base potrebbe anche passare mentre il traffico reale fallisce.

Possibili cause:

• Elevata attenuazione della fibra (budget di collegamento marginale)
• Cavi di connessione di scarsa-qualità o danneggiati che causano una perdita di segnale intermittente
• Mancata corrispondenza duplex sul lato in rame - il collegamento viene attivato ma le prestazioni peggiorano sotto carico perché un lato funziona in half-duplex mentre l'altro utilizza full-duplex
• Un convertitore guasto che mantiene lo stato del collegamento ma non è in grado di inoltrare i frame in modo affidabile

Cosa fare:Inizia isolando la coppia di convertitori multimediali dal resto della rete. Collega un computer direttamente a ciascuna estremità - uno sul lato rame, uno sull'altra-estremità rame - ed esegui un ping prolungato seguito da un trasferimento di file di grandi dimensioni (100 MB o più). Se il trasferimento viene completato alla massima velocità senza errori, la coppia di convertitori è integra e il problema è altrove. Se non funziona o mostra una latenza eccessiva, ispeziona i cavi di connessione, misura la potenza ottica e controlla le impostazioni di velocità/duplex sul lato rame-.

Caso reale-:Nella rete di un campus si sono verificate interruzioni VoIP intermittenti su un collegamento da fibra-a-rame. I LED erano verdi fissi su entrambe le estremità. La causa principale si è rivelata essere una mancata corrispondenza della lunghezza d'onda WDM: entrambi i moduli SFP erano 1310 nm TX / 1550 nm RX invece di una coppia A/B abbinata. Il collegamento si stabilirebbe parzialmente a causa della retrodiffusione ma non potrebbe sostenere il traffico bidirezionale. La sostituzione di un modulo con l'unità del lato B-corretta ha risolto immediatamente il problema.

Entrambe le estremità sono connesse ma i dispositivi non riescono a comunicare

Quando tutto appare fisicamente corretto - acceso, cavi collegati, LED accesi - ma il traffico non passa, il guasto solitamente si nasconde in un dettaglio di configurazione o compatibilità che non è visibile a livello fisico.

Controlla questi in ordine:

• Impostazione della velocità Ethernet: il convertitore è fisso a 100 Mbps mentre la porta dello switch prevede gigabit?
• Modalità duplex: un lato viene forzato al full-duplex mentre l'altro auto-negozia e torna al half-duplex?
• Modalità fibra o mancata corrispondenza della lunghezza d'onda che consente il collegamento parziale ma non il trasferimento completo dei dati
• DIP switch o jumper di configurazione impostati in modo errato sul convertitore
• Modulo SFP incompatibile - non tutti gli SFP di terze-parti funzionano con tutti gli chassis del convertitore

Caso reale-:Una distribuzione warehouse ha utilizzato uno switch gestito con negoziazione automatica abilitata per la connessione a un convertitore multimediale a velocità fissa-da 100 Mbps. La porta dello switch è stata negoziata automaticamente a 100 Mbps correttamente, ma per impostazione predefinita è stata utilizzata half-duplex perché il convertitore non ha partecipato alla negoziazione duplex. Con traffico leggero il collegamento funzionava bene; durante le ore di punta, le collisioni tardive hanno causato una perdita di pacchetti del 15-20%. Forzare la porta dello switch a 100 Mbps full-duplex ha risolto il problema.

Surriscaldamento del convertitore multimediale in fibra: cause e prevenzione

Il surriscaldamento provoca guasti intermittenti difficili da riprodurre su un banco. Un convertitore che funziona perfettamente in un laboratorio a 22 gradi potrebbe guastarsi in modo imprevedibile all'interno di un armadio chiuso per esterni a 45 gradi. I convertitori multimediali standard di tipo commerciale-normalmente funzionano tra 0 e 50 gradi; i modelli industriali estendono tale intervallo da −40 gradi a 75 gradi o più, a seconda delle specifiche del produttore.

Cosa fare:

• Garantire un flusso d'aria adeguato attorno al convertitore - non accatastarlo direttamente contro altre apparecchiature-generatrici di calore
• Negli armadi chiusi, verificare che la temperatura ambiente rimanga entro l'intervallo operativo nominale del convertitore
• Per ambienti esterni, polverosi o ad alta-temperatura, utilizzare un convertitore di tipo industriale-progettato per il funzionamento a temperature estese
• Se sospetti problemi termici, prova a far funzionare il convertitore su un banco con flusso d'aria aperto; se il problema scompare, la causa è l'ambiente di installazione

Flusso di lavoro per la risoluzione dei problemi del convertitore multimediale in fibra in 5 passaggi

Quando non sei sicuro da dove iniziare, segui questa sequenza. È progettato per isolare il guasto strato per strato, a partire dai punti di guasto più semplici e comuni.

1. Controllare l'alimentazione e leggere i LED.Confermare l'accensione dell'unità. Annota lo stato di ogni LED - di alimentazione, collegamento in rame, collegamento in fibra e qualsiasi indicatore di attività o guasto.
2. Convalidare il lato rame.Sostituisci con un cavo Ethernet-noto. Effettuare il test su una porta dello switch diversa. Conferma la velocità e la compatibilità duplex. Mantenere la lunghezza del cavo in rame inferiore a 100 metri secondo la normaNorma IEEE 802.3.
3. Verificare la compatibilità ottica.Conferma modalità-singola e multimodale, lunghezza d'onda,tipo di connettore, polarità TX/RX e distanza. Pulire tutte le terminazioni della fibra.
4. Isolare il convertitore.Rimuovere il convertitore dalla rete di produzione. Collega due computer direttamente tramite la coppia di convertitori e verifica con ping e trasferimento di file di grandi dimensioni. Se il convertitore supera questo test, il problema è nella rete circostante - e non nel convertitore.
5. Sostituisci una variabile alla volta.Scambia solo un componente per ciclo di test: cavo, cavo di connessione, modulo SFP o convertitore. Se cambi due cose contemporaneamente, non puoi determinare quale fosse la colpa.

Questo approccio è in linea con la metodologia di test OSI Layer 1 consigliata da Advantech: iniziare dal livello fisico, stabilire un collegamento in condizioni controllate e procedere verso l'alto solo dopo che gli strati inferiori sono stati confermati integri.


Come determinare se sostituire il cavo, il modulo o il convertitore

La domanda più difficile nella risoluzione dei problemi del convertitore multimediale è spesso: "Quale componente è effettivamente difettoso?" Ecco un percorso decisionale basato sui test di isolamento:

Sostituire prima il cavoquando il cavo Ethernet è visibilmente danneggiato, ilcavo di connessione in fibraè piegato o sospetto, oppure il guasto segue il cavo quando viene spostato su un'altra porta.

Sostituire prima il modulo SFPquando il modulo non corrisponde alla velocità, alla modalità fibra o alla lunghezza d'onda richieste; quando l'accoppiamento WDM è sbagliato; o quando il lato ottico si guasta mentre il convertitore stesso supera il test del lato rame-.

Sostituire il convertitoresolo quando l'alimentazione e tutte le variabili esterne sono state verificate, i test di isolamento continuano a fallire e gli stessi-cavi e componenti ottici noti funzionano normalmente su un convertitore diverso. Questo è il punto in cui il guasto hardware diventa una conclusione difendibile.


I problemi di compatibilità più trascurati nelle distribuzioni di media converter

Dopo aver diagnosticato centinaia di guasti ai convertitori multimediali, alcune discrepanze appaiono molto più spesso di altre - e sono quelle che i tecnici tendono a controllare per ultime:

• Negoziazione automatica-rispetto a velocità fissa.Molti convertitori multimediali autonomi non partecipano alla negoziazione automatica-come fa uno switch gestito. Se la porta dello switch connesso è impostata su auto-negoziazione, potrebbe rilevare correttamente la velocità ma per impostazione predefinita è half-duplex poiché il convertitore non pubblicizza la funzionalità duplex. Questo crea un collegamento funzionante con prestazioni ridotte che si manifesta solo sotto carico.
• Confusione del modulo WDM A/B.I moduli SFP BiDi sono disponibili in lunghezze d'onda accoppiate (ad esempio, 1310/1550). L'installazione di due moduli "A" - che trasmettono entrambi sulla stessa lunghezza d'onda - non produce alcun collegamento, ma non vi è alcuna indicazione LED che indichi che questa è la causa. L'etichettatura dei moduli al momento dell'acquisto lo impedisce completamente.
• Mancata corrispondenza del grado OM multimodale.Il collegamento della fibra OM1 (62,5 µm) a un cavo patch OM3 o OM4 (50 µm) tramite un adattatore crea una mancata corrispondenza delle dimensioni del core- con una significativaperdita di inserzione. Il collegamento potrebbe attivarsi a brevi distanze ma fallire su percorsi più lunghi o con velocità di trasmissione dati più elevate.
• Incompatibilità SFP di terze parti-.Alcuni chassis dei convertitori convalidano i codici fornitore SFP e si rifiutano di abilitare moduli non riconosciuti. Se il LED in fibra non si accende dopo aver inserito un nuovo SFP, provare un modulo del produttore del convertitore prima di concludere che il convertitore è difettoso.

Domande frequenti

Perché il mio convertitore multimediale in fibra non funziona?

I motivi più comuni sono disadattamenti di velocità o duplex sul lato rame, disadattamenti di modalità fibra o lunghezza d'onda sul lato ottico, connettori danneggiati o sporchi e problemi di alimentazione. I veri guasti hardware del convertitore sono relativamente rari. Inizia controllando i LED, verificando l'integrità del cavo e confermando che il tipo di fibra, la lunghezza d'onda e la polarità TX/RX siano corretti su entrambe le estremità.

Perché la spia del collegamento è accesa ma non passano dati?

Un LED di collegamento acceso indica che la connessione fisica è stabilita, ma non garantisce il flusso dei dati. Le cause più frequenti sono i disallineamenti duplex (un lato in full-duplex, l'altro in half-duplex), potenza ottica marginale che consente il collegamento ma una consegna del frame non affidabile e DIP switch o impostazioni di configurazione errate sul convertitore. Isolare la coppia di convertitori con un test diretto da computer-a-computer per confermare se il convertitore è l'origine del problema.

Come faccio a sapere se il mio convertitore multimediale in fibra è difettoso?

Un convertitore è il probabile guasto solo dopo aver eliminato tutte le variabili esterne: alimentatore, cavo e porta Ethernet, cavo di connessione in fibra, modulo SFP e compatibilità ottica. Il test definitivo consiste nel connettere due computer direttamente tramite la coppia di convertitori utilizzando cavi e ottiche noti-buoni, quindi eseguire un ping e un trasferimento di file. Se questo test controllato fallisce, il convertitore è difettoso. Se passa, il problema è nella rete circostante.

Una mancata corrispondenza della fibra mono-modale e multimodale può causare l'assenza di collegamento?

SÌ. La fibra mono-modale ha un core da 9 µm mentre la fibra multimodale ha un core da 50 µm o 62,5 µm. Il collegamento di un'ottica monomodale-a una fibra multimodale provoca una grave perdita di accoppiamento ottico - in genere sufficiente a impedire la formazione di qualsiasi collegamento. Verificare sempre che il convertitore, il modulo SFP e il cavo in fibra siano tutti nella stessa modalità. Se è necessario creare un collegamento tra l'infrastruttura mono-modale e multimodale, utilizzare un convertitore multimediale o un cavo di connessione per il condizionamento della modalità progettato per tale scopo.
