Cavo in fibra ottica MPO/MPT

Un cavo mpo rappresenta una sofisticata soluzione di connettività in fibra ottica progettata per ospitare più fibre all'interno di un'unica interfaccia connettore compatta. A differenza delle tradizionali connessioni a fibra singola-che richiedono terminazioni individuali per ciascun filo di fibra, un cavo in fibra mpo integra più fibre, in genere 12, 16 o 24 fibre, in un unico gruppo connettore ottimizzato. Questa filosofia di progettazione innovativa affronta le sfide fondamentali che devono affrontare le moderne infrastrutture di rete: spazio rack limitato, gestione complessa dei cavi e necessità di capacità di implementazione rapida.

Contatta ora

Per apprezzare appieno il significato di questa tecnologia, è necessario comprendere il significato del cavo mpo nel contesto più ampio dell'evoluzione della fibra ottica. La definizione di cavo mpo lo descrive come un sistema di connettori multi-fibra che utilizza puntali stampati di precisione-per allineare più fibre ottiche contemporaneamente, consentendo la trasmissione ottica parallela. Questa architettura parallela differisce fondamentalmente dai tradizionali metodi di trasmissione seriale, consentendo una larghezza di banda aggregata sostanzialmente più elevata con un ingombro fisico ridotto.

Il cavo in fibra ottica mpo è emerso come risposta alle limitazioni dei connettori LC e SC convenzionali di fronte alle richieste di larghezza di banda delle architetture di rete 40G, 100G e ora 400G. Laddove gli approcci tradizionali richiederebbero quattro coppie di fibre separate (otto fibre in totale) per una connessione 40G, un cavo ottico mpo svolge lo stesso compito attraverso un'unica interfaccia con connettore, semplificando notevolmente sia l'infrastruttura fisica che la complessità operativa.

Contatta ora

I gruppi di cavi trunk MPO rappresentano gli elementi fondamentali dei sistemi di cablaggio strutturato nei moderni data center. Queste soluzioni di cavi trunk mpo/mtp sono dotate di connettori MPO su entrambe le estremità, creando connessioni punto-a-punto tra apparecchiature di rete, pannelli di connessione o frame di distribuzione. La configurazione del cavo trunk mtp/mpo eccelle nelle applicazioni backbone in cui il mantenimento della polarità della fibra e la garanzia di una trasmissione affidabile ad alta-velocità sono preoccupazioni fondamentali.

Disponibili in vari numeri di fibre, tra cui configurazioni di cavo mpo 12, cavo mpo 16 e cavo mpo 24, questi gruppi trunk offrono flessibilità nel soddisfare requisiti di larghezza di banda specifici. Il cavo in fibra mpo 12 è diventato particolarmente diffuso nelle applicazioni 40G e 100G, mentre i gruppi di cavi in ​​fibra mpo 24 servono implementazioni a densità più elevata-che richiedono il massimo utilizzo delle porte all'interno di ambienti fisici limitati.

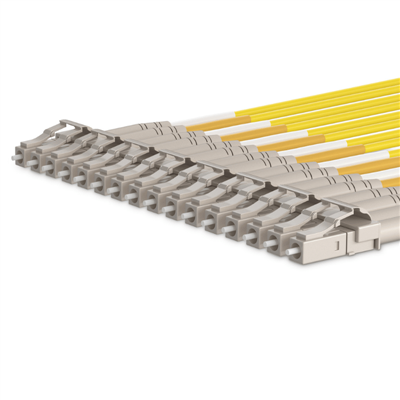

I gruppi di cavi breakout MPO fungono da punti di interfaccia critici tra l'infrastruttura MPO ad alta-densità e le tradizionali apparecchiature a fibra singola-. Una configurazione di cavo da mpo a LC, ad esempio, presenta un connettore MPO su un'estremità e più connettori duplex LC sull'estremità opposta, facilitando le connessioni tra le porte dello switch basate su MPO-e i dispositivi di rete dotati di LC-.

Il cavo breakout da mpo a LC è diventato onnipresente negli ambienti aziendali, in particolare quando si interfaccia con reti di archiviazione, connessioni server e infrastrutture di commutazione del livello di accesso. Allo stesso modo, i gruppi di cavi breakout da mpo a SC ospitano apparecchiature legacy basate su SC-, garantendo la compatibilità con le versioni precedenti e consentendo al tempo stesso la migrazione verso architetture a-densità più elevate.

Le varianti specializzate includono il cavo breakout mpo 12 e le configurazioni del cavo mpo 12 a LC, progettati specificamente per applicazioni 40G QSFP+ e 100G QSFP28. Questi gruppi di cavi breakout mpo-12 mantengono una precisa gestione della polarità, garantendo che le coppie di trasmissione e ricezione si allineino correttamente lungo il percorso di connessione.

Contatta ora

I gruppi di cavi patch MPO forniscono opzioni di connettività versatili per connessioni da apparecchiatura-a-apparecchiatura, connessioni incrociate-e installazioni temporanee. Queste soluzioni di cavi patch in fibra mpo mantengono gli stessi rigorosi standard prestazionali dei cavi trunk offrendo allo stesso tempo una maggiore flessibilità per ambienti di rete dinamici. La designazione del cavo patch in fibra mtp mpo riflette la natura intercambiabile della terminologia MPO e MTP, dove MTP rappresenta un'implementazione specifica ad alte-prestazioni dell'interfaccia MPO.

Contatta ora

Le varianti di fibra multimodale dominano le applicazioni dei data center a corto raggio, offrendo soluzioni economicamente vantaggiose per distanze fino a diverse centinaia di metri. Il cavo om3 mpo utilizza fibra multimodale ottimizzata per laser da 50-micron, supporta la trasmissione 40G fino a 100 metri e la trasmissione 100G fino a 70 metri. Il cavo om4 mpo estende queste distanze a 150 metri per 40G e 100 metri per applicazioni 100G, rendendolo la scelta preferita per la maggior parte delle implementazioni di data center contemporanei.

Le specifiche avanzate della fibra continuano a superare i limiti delle prestazioni. Il metodo del cavo multimodale 50-125 om5 mpo introduce la tecnologia della fibra multimodale a banda larga, ottimizzata per applicazioni di multiplexing a divisione di lunghezza d'onda corta (SWDM). Il metodo del cavo mpo insensibile alla curvatura multimodale 50-125 om4 incorpora design di fibre specializzate che mantengono le caratteristiche prestazionali anche se soggette a raggi di curvatura stretti, consentendo un instradamento dei cavi più flessibile in ambienti con vincoli di spazio.

Una domanda comune nel settore della fibra ottica riguarda la relazione tra la terminologia MPO e MTP. La discussione sui cavi mpo e mtp spesso genera confusione, ma la distinzione è semplice: MPO rappresenta l'interfaccia generica multi-connettore in fibra specificata dagli standard IEC, mentre MTP designa una specifica implementazione ad alte-prestazioni prodotta da US Conec sotto la protezione del marchio.

In termini pratici, le designazioni dei cavi mtp mpo e mtp/mpo indicano cavi dotati di connettori con marchio MTP-, che in genere offrono prestazioni meccaniche migliorate, caratteristiche di perdita di inserzione superiori e una migliore affidabilità a lungo-termine rispetto alle implementazioni MPO generiche. Tuttavia, entrambi i tipi di connettori mantengono la compatibilità fisica e ottica, con i cavi mpo/mtp che funzionano in modo intercambiabile all'interno della stessa infrastruttura.

Contatta ora

La gestione della polarità dei cavi MPO è fondamentale per garantire che i canali di trasmissione (Tx) e di ricezione (Rx) corrispondano correttamente nei collegamenti in fibra ad alta-densità come i sistemi 40G/100G/400G. Uno schema di polarità ben-progettato evita incroci di canali, riduce-la risoluzione dei problemi in loco e garantisce che ogni nucleo della fibra sia mappato correttamente tra ricetrasmettitori, cassette e cavi principali.

DIMI fornisce soluzioni complete di polarità MPO che coprono configurazioni di tipo A, tipo B e tipo C, nonché progetti di sistemi metodo A/B/C. Dai collegamenti backbone del data center alle infrastrutture 5G e cloud, il nostro team di tecnici può aiutarti a selezionare la polarità, la codifica e la configurazione dei pin corrette e a pre-etichettare tutti i componenti. Ciò semplifica notevolmente l'installazione, riduce al minimo gli errori di polarità e garantisce che il tuo sistema di cablaggio MPO sia plug{4}}and{55}play fin dal primo giorno.
